Differenzdruck Messumformer 985

von -50 Pa bis 1 bar

Anwendungsbereiche

Gebäudeautomation, Klima- und Reinraumtechnik
Ventil- und Klappensteuerung
Filter-, Ventilatoren- und Gebläseüberwachung
Kontrolle von Luftströmungen

Downloads

Data sheet 985.pdf

985A 985Q Manual (de,en).pdf

985M Manual (de,en).pdf

Produktkonfigurator

Die Differenzdruck-Messumformer der Baureihe 985 werden zur Messung von Differenz-, Über- und Unterdruck eingesetzt. Sie bieten bis zu 8 Druckmessbereiche und 2 Ausgangssignale, die durch Umstecken einer Brücke alternativ angewählt werden können. Überwachung von gasförmigen, nicht brennbaren und nicht aggressiven Medien.

Technische Daten

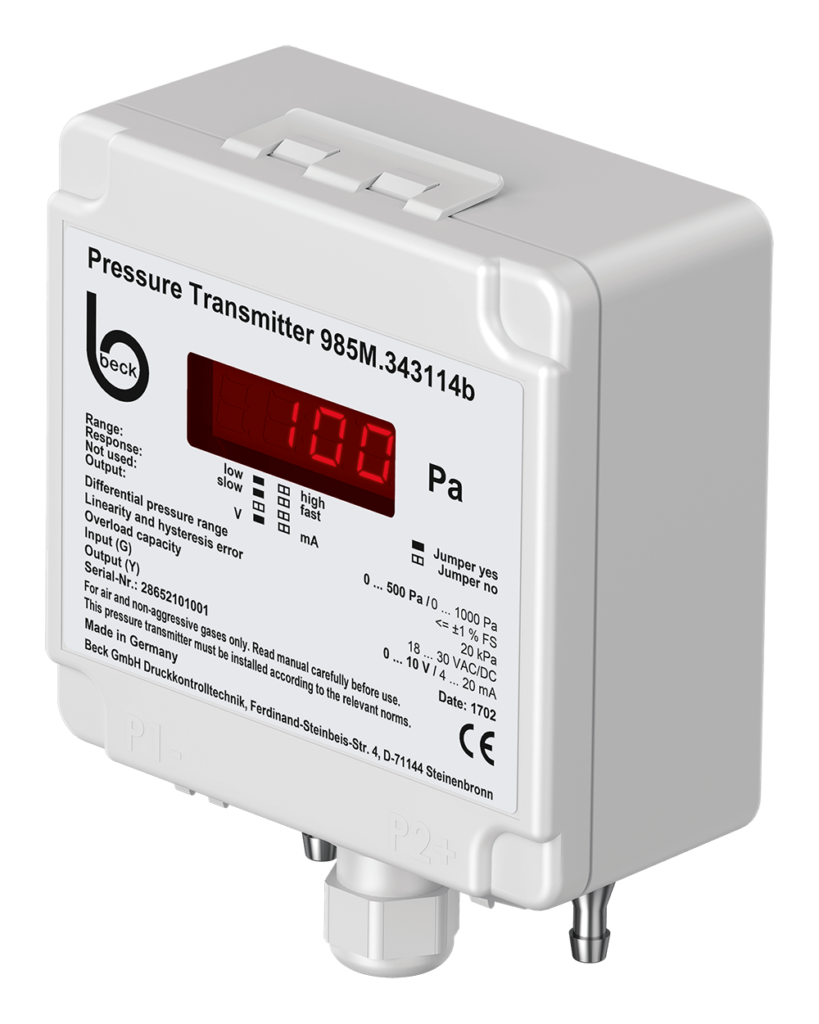

985M 2-Leiter mit manuellem Nullpunktabgleich

Einstellbereiche: Je nach Ausführung zwischen -100 Pa und 1 bar
Temperaturbereich: Betriebs- und Lagertemperatur von –20°C bis +70°C
Druckanschlüsse: Schlauchstutzen mit 4 / 6mm Aussendurchmesser
Versorgungsspannung: 18 bis 30 VDC
Ausgangssignal: 4 – 20 mA
Elektrischer Anschluss: Steckklemmen für Drähte und Litzen bis 1,5 mm² oder Rundsteckverbinder M12 / 4-polig
Schutzart: IP65 nach EN 60529

985M 3-Leiter mit manuellem Nullpunktabgleich

Einstellbereiche: Je nach Ausführung zwischen -100 Pa und 1 bar
Temperaturbereich: Betriebs- und Lagertemperatur von –20°C bis +70°C
Druckanschlüsse: Schlauchstutzen mit 4 / 6mm Aussendurchmesser
Versorgungsspannung: 18 bis 30 VDC
Ausgangssignal (umschaltbar): 0 – 10 V, 4 – 20 mA
Elektrischer Anschluss: Steckklemmen für Drähte und Litzen bis 1,5 mm² oder Rundsteckverbinder M12 / 4-polig
Schutzart: IP65 nach EN 60529

985A 3-Leiter mit automatischem Nullpunktabgleich

Einstellbereiche: Je nach Ausführung zwischen -100 Pa und 1 bar
Temperaturbereich: Betriebs- und Lagertemperatur von –10°C bis +50°C
Druckanschlüsse: Schlauchstutzen mit 4 / 6mm Aussendurchmesser
Versorgungsspannung: 18 bis 30 VDC
Ausgangssignal umschaltbar: 0 – 10 V, 4 – 20 mA
Elektrischer Anschluss: Steckklemmen für Drähte und Litzen bis 1,5 mm² oder Rundsteckverbinder M12 / 4-polig
Schutzart: IP65 nach EN 60529

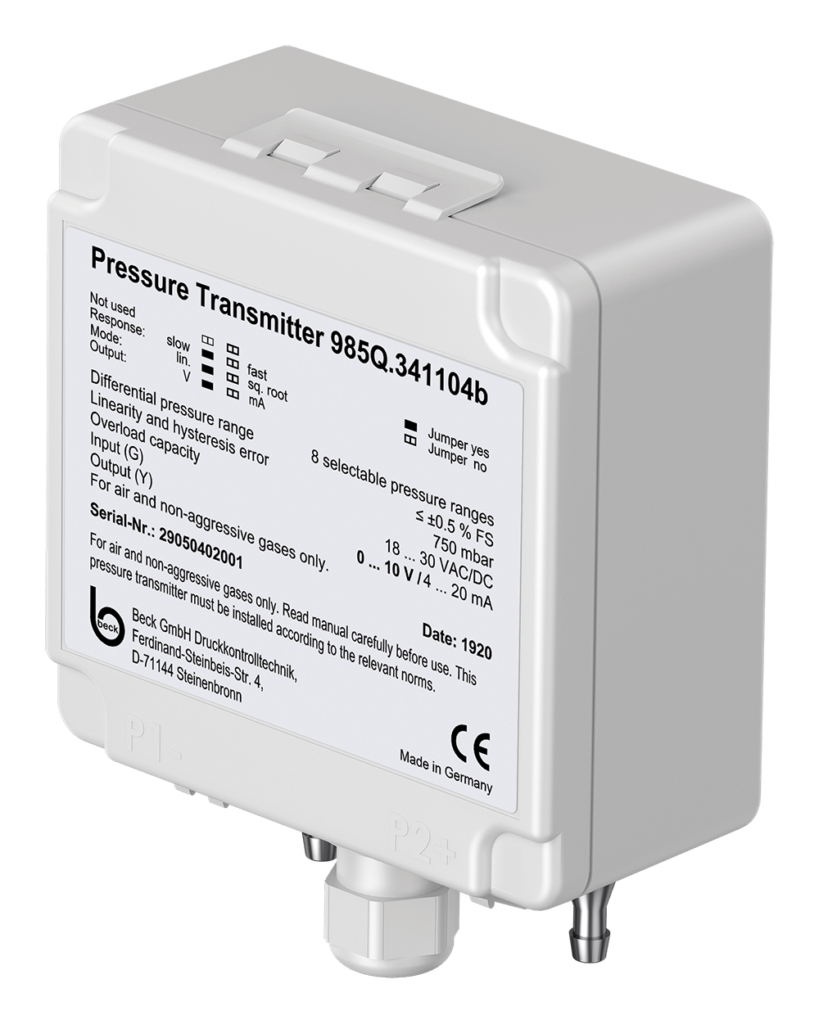

985Q 3-Leiter mit automatischem Nullpunktabgleich

Einstellbereiche: Je nach Ausführung zwischen -100 Pa und 1 bar
Temperaturbereich: Betriebs- und Lagertemperatur von –10°C bis +50°C
Druckanschlüsse: Schlauchstutzen mit 4 / 6mm Aussendurchmesser
Versorgungsspannung: 18 bis 30 VDC
Ausgangssignal umschaltbar: 0 – 10 V, 4 – 20 mA
Elektrischer Anschluss: Steckklemmen für Drähte und Litzen bis 1,5 mm² oder Rundsteckverbinder M12 / 4-polig
Schutzart: IP65 nach EN 60529
