Differenzdruck Messumformer 988

Anwendungsbereiche

Gebäudeautomation
Messtechnik im sanitären und industriellen Bereich
Differenzdruckmessung zwischen Vor- und Rücklauf in Heizungsanlagen
Überwachung von Filtern, Ventilatoren und Verdichtern / Kompressoren
Kühlsysteme für Heizung / Klima

Downloads

Data sheet 988.pdf

Datenblatt 988.pdf

Produktkonfigurator

Die Differenzdruck-Messumformer der Baureihe 988 werden zur Messung von Differenzdruck und Überdruck eingesetzt.
Überwachung von flüssigen und gasförmigen, nicht brennbaren und nicht aggressiven Medien.

Technische Daten

Druckmessbereiche
Für eine optimale Anpassung an die drucktechnische Anwendung stehen verschiedene Druckbereiche zur Auswahl. Dabei erfolgt die Druckmessung mittels keramischer Druckmesszelle, temperaturkompensiert über einen internen PTC.

Ausgangssignal
In der 3-Leiter-Ausführung kann zwischen den Ausgangssignalen 0 … 10 V, bzw. 4 … 20 mA gewählt werden. Für die 2-Leiter-Ausführung stehen 4 … 20 mA zur Verfügung.

Elektrischer Anschluss

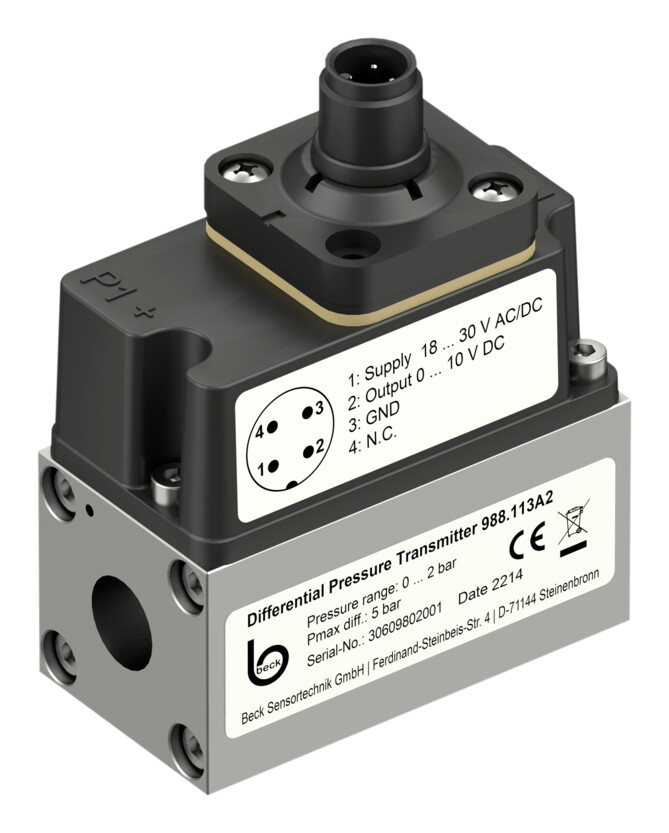

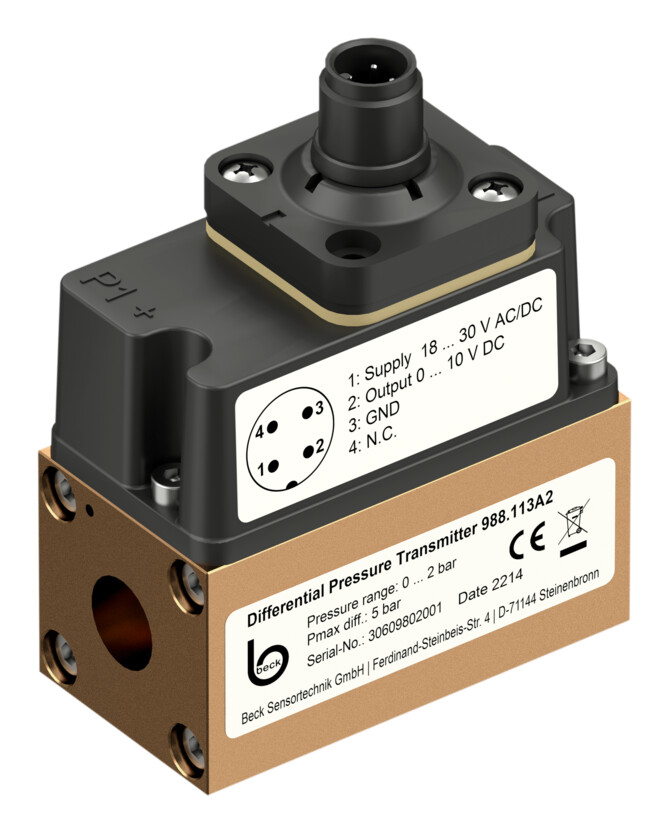

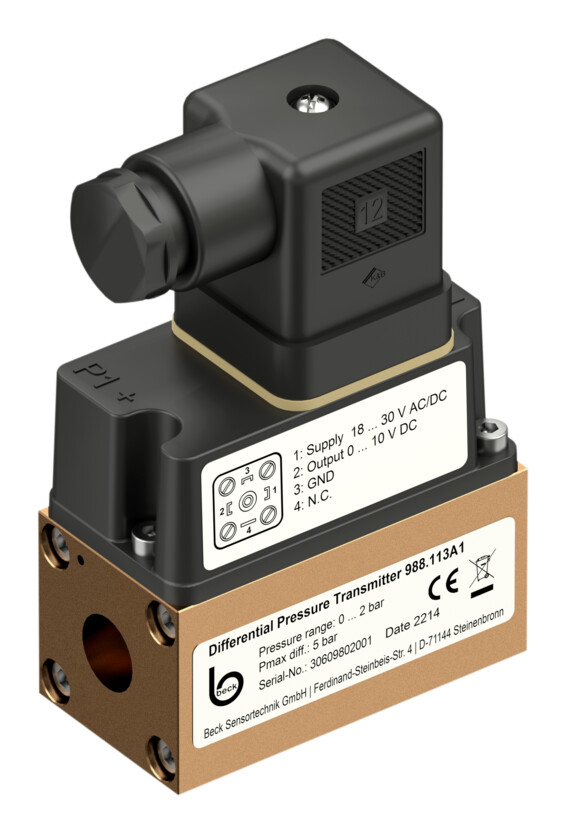

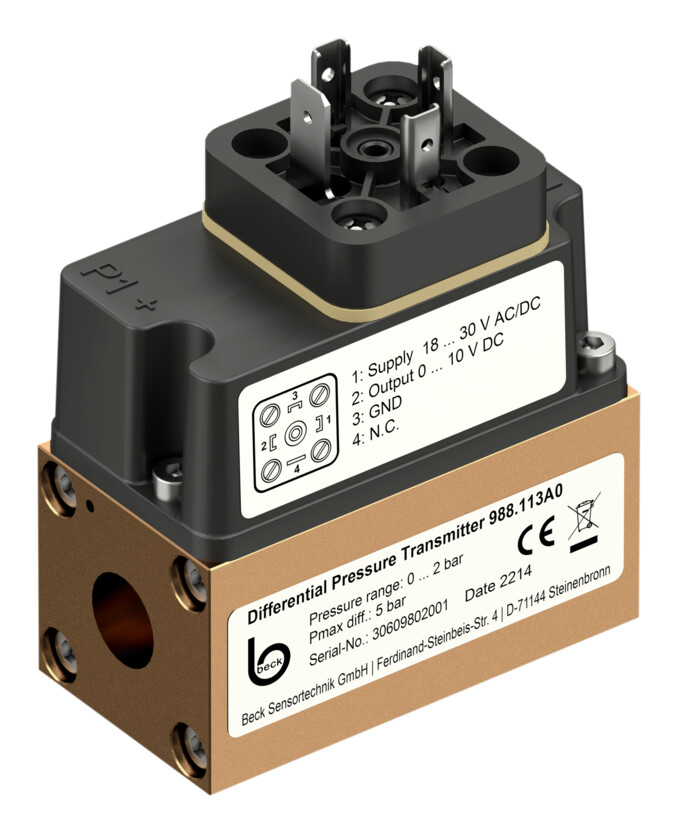

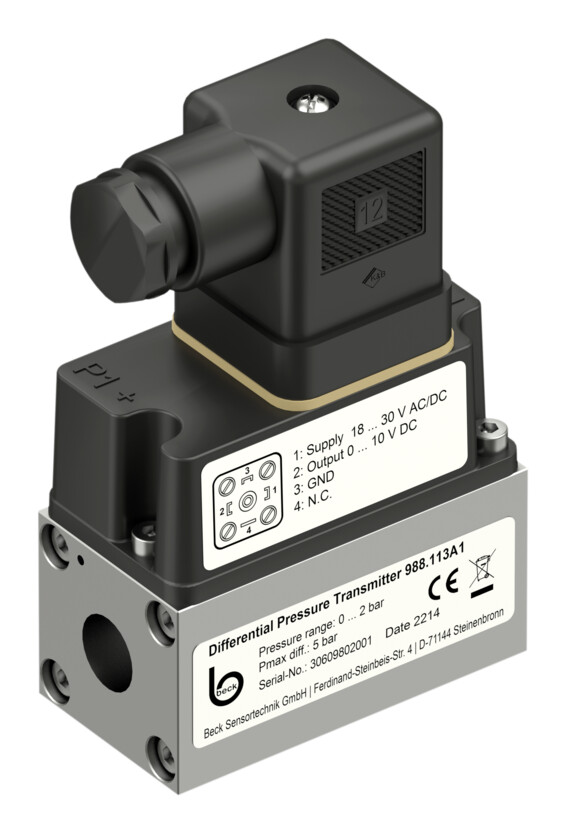

Der elektrische Anschluss des Messumformers ist wahlweise mit einem 4-polig genormten Gerätestecker nach DIN EN 175301 Form A, oder mit einem 4-poligen M12 Flanschstecker, A-kodiert, nach DIN EN 61079 erhältlich.

OEM-Versionen, konfektionierte Ausführungen und abweichende Anschlussgewinde, sowie weitere Messbereiche sind auf Anfrage erhältlich.

Zubehör

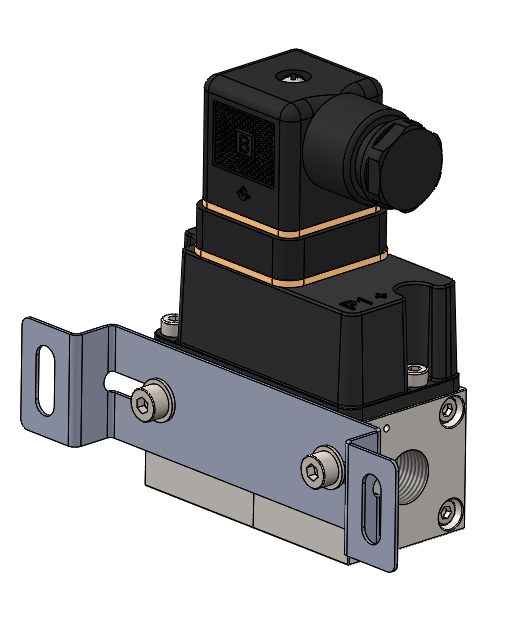

9 6401 Winkelset Metall, L-Form mit 4 Schrauben

9 6402 Winkelset Metall, S-Form mit 4 Schrauben

9 6535 Universal Befestigungswinkel U-Form

7 9976 Anschlusskabel / M12-Buchse / 4-polig / A-kodiert / gerade / 4 x 0,34 mm² / 2 m / offenes Ende
