Druckmessumformer 981

von -100 bis 600 mbar

Anwendungsbereiche

Füllstandüberwachung

Downloads

Data sheet 981.pdf

Datenblatt 981.pdf

Produktkonfigurator

Analoger Druckmessumformer zur Überwachung von Über-, und Unterdruck bei flüssigen und gasförmigen – auch aggressiven – Medien. Die Druckmessung erfolgt in Differenz zum atmosphärischen Druck (Relativdruck).

Technische Daten

Temperaturbereich
Umgebungstemperatur von –20°C bis +85°C
Mediumstemperatur bis 85° C in Abhängigkeit vom Material des Druckanschlusses und der Membran.

Ausgangssignal:
4 – 20 mA 2-Leiter
0 – 10 VDC 3-Leiter

Versorgungsspannung
10 bis 30 VDC: 4 bis 20 mA
18 bis 30 VDC: 0 bis 10 V

Elektrischer Anschluss
M12 Flanschstecker 4-polig

Schutzart
IP65 nach EN 60529

Druckbereich
+/- 100 mbar
+/- 50 mbar
0 – 25 mbar
0 – 50 mbar
0 – 100 mbar
0 – 150 mbar
0 – 300 mbar
0 – 600 mbar

Membran-Material
NBR, EPDM, Silikon, FKM / FPM

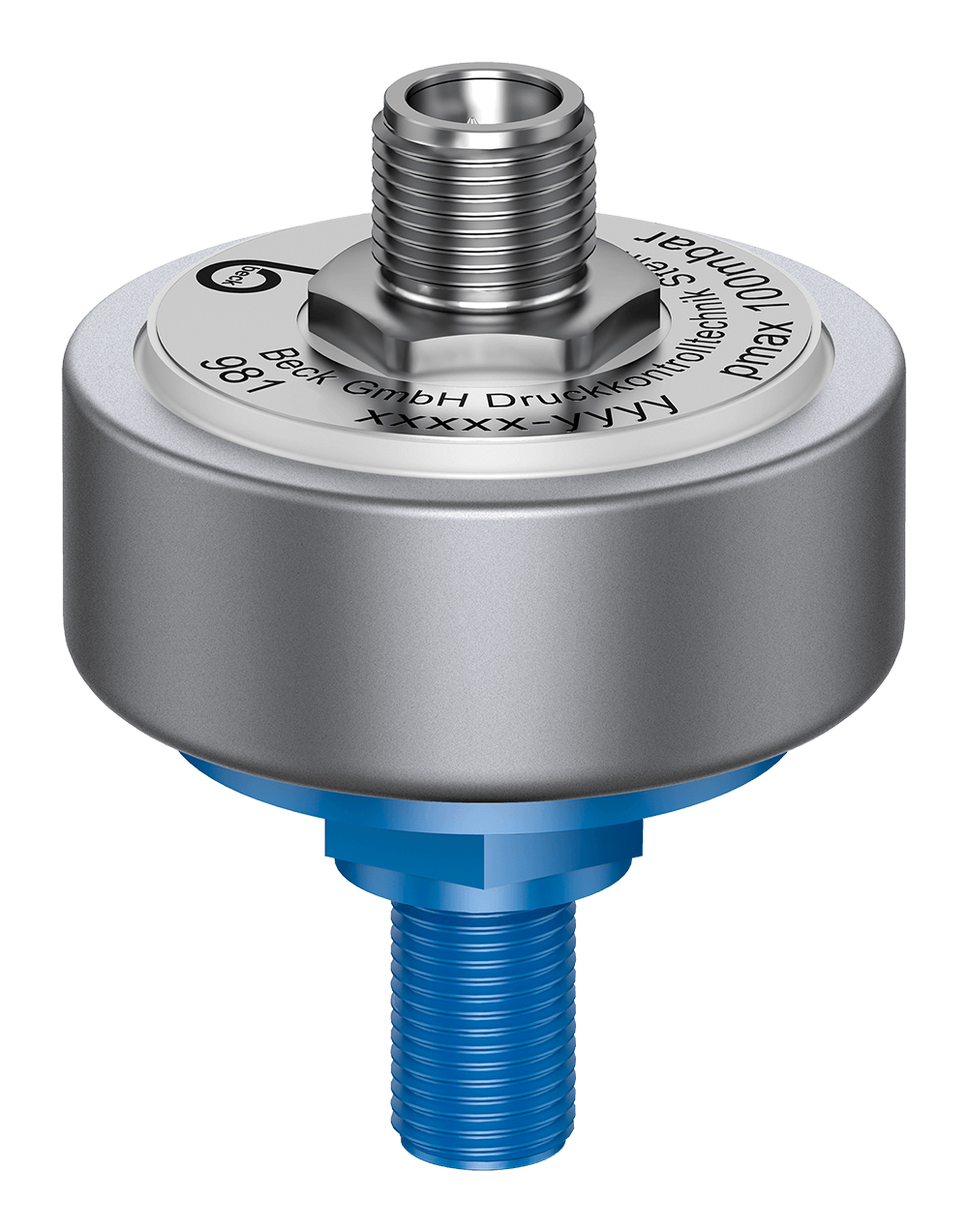

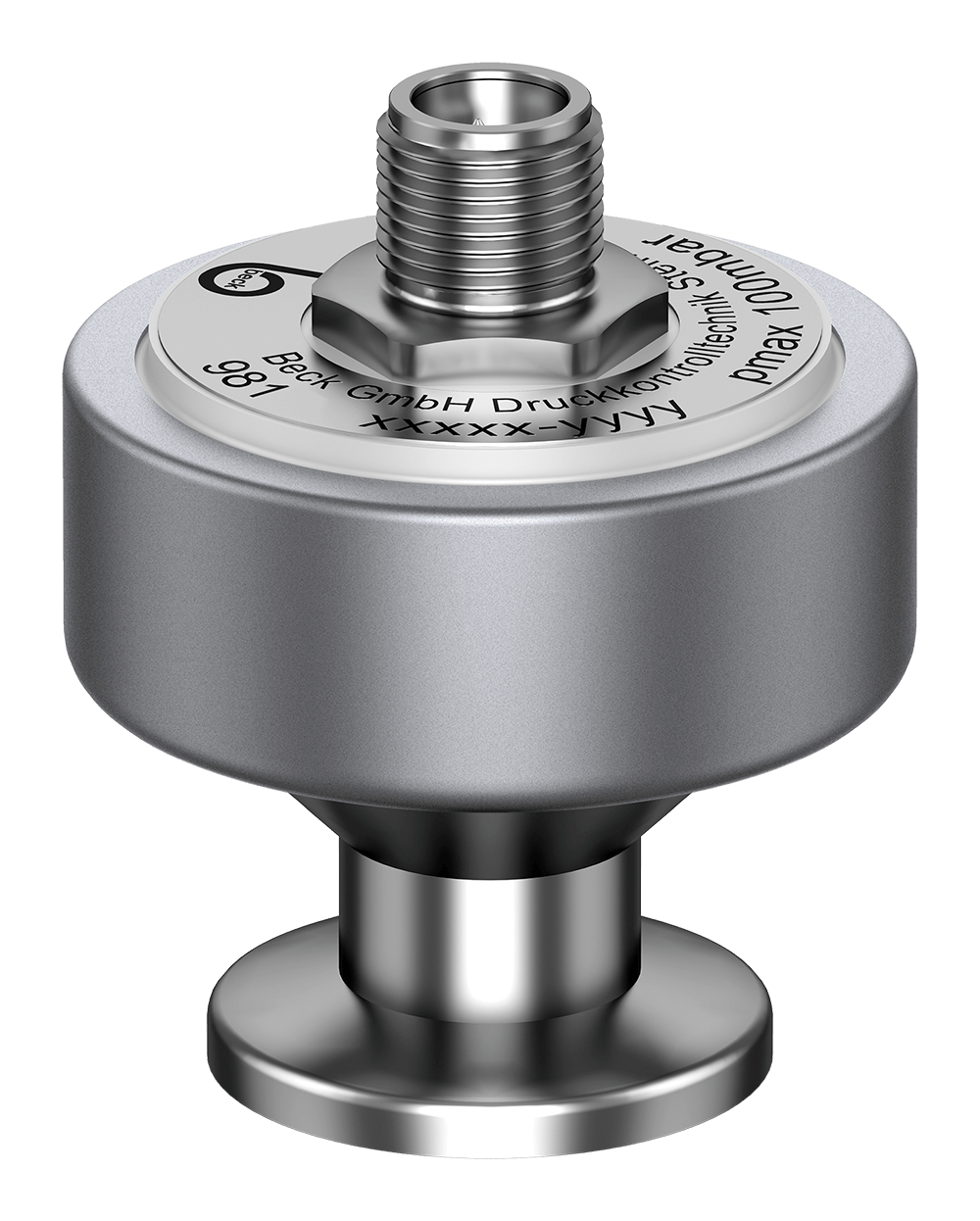

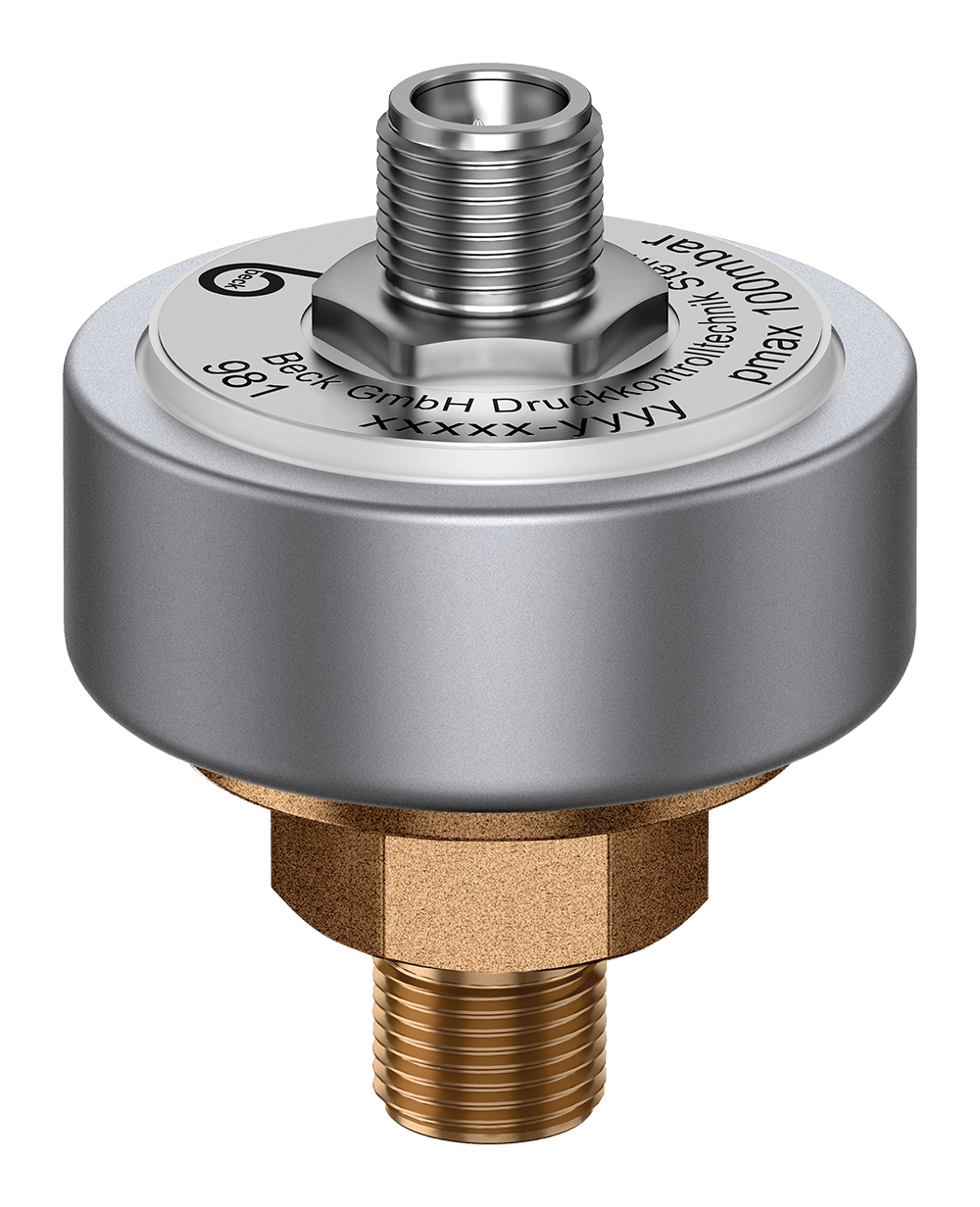

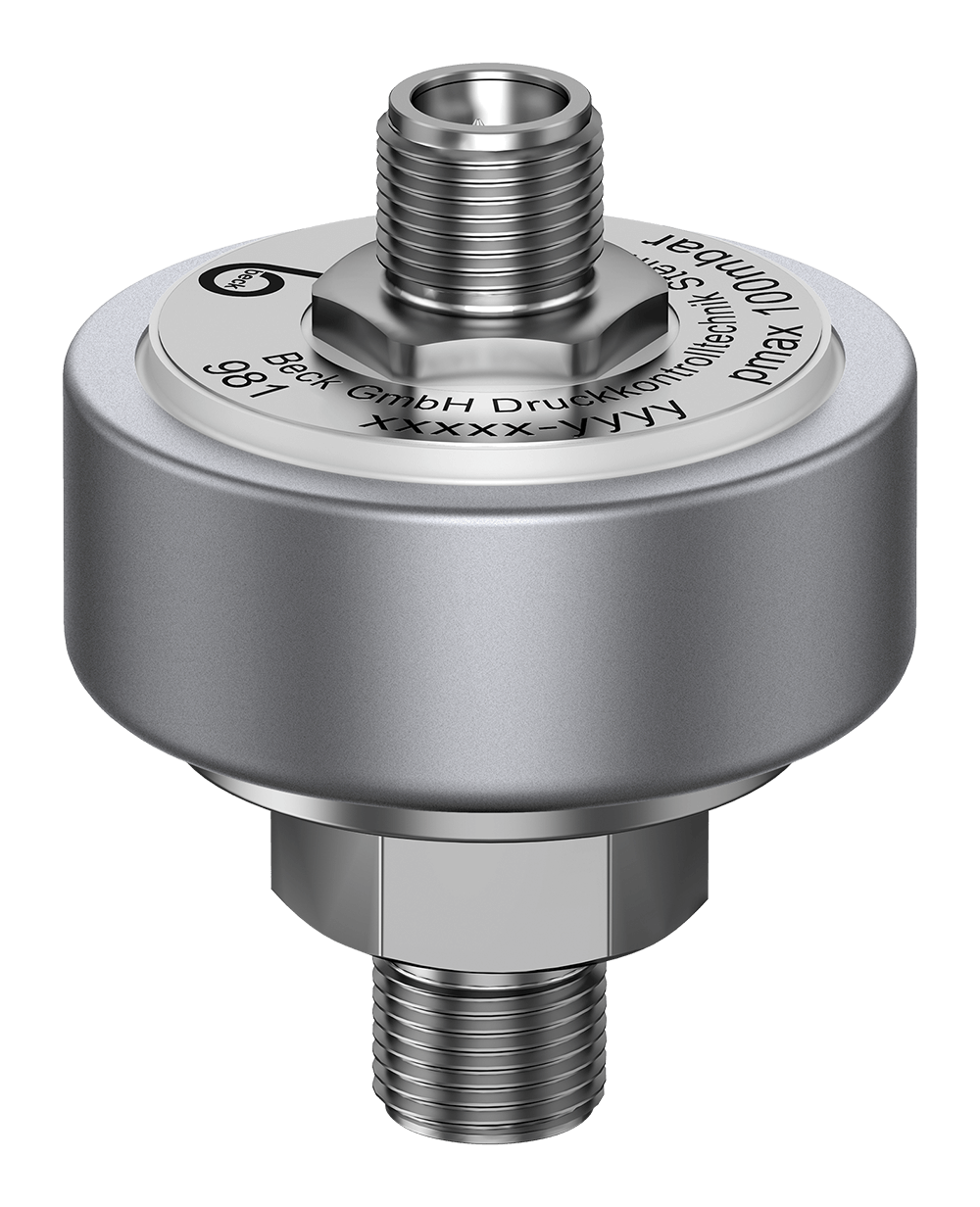

Druckanschlüsse
Werkstoffe: PA, PVDF, PPS, Messing, Edelstahl
Schlauchstutzen: Verschiedene Durchmesser
Gewinde: Verschiedene Gewinde

Zubehör

9 6403 Winkel, L-Form, G 1/4

9 6404 Winkel, L-Form, G 1/8 / M 10x1

9 6405 Winkel, L-Form für Klemmfeder
